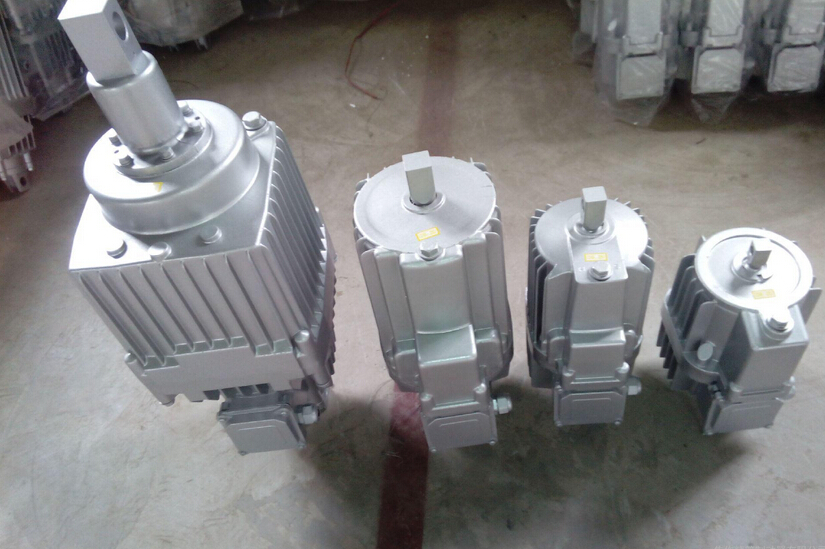

電力液壓推動器ED50/6電力液壓推動器ED80/6

ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。
正常工作條件電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級制動器使用條件：連續工作S1連續工作S2，負載持續率FC=60%
額定電壓為380V三相，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

主要技術參數
  型號  額定推力
(N)  額定行程
(mm)  動作行程  制動彈簧力
(N)  額定頻率
(Hz)  輸入功率
(W)  額定電壓
(V)  額定電流
(A)  ***大工作頻率  重量(Kg)
上升  下降
【 標題】短行程推動器  偏差±20%
Ed23/5  220  50  0.35  0.35  180  50  165  380  0.52  2000  10
Ed30/5  300  50  0.35  0.35  270  50  200  380  0.46  2000  14
Ed50/6  500  60  0.45  0.39  460  50  210  380  0.48  2000  14
Ed80/6  800  60  0.32  0.34  750  50  330  380  1.42  2000  24
Ed121/6  1250  60  0.4  0.42  1200  50  330  380  1.44  2000  39
Ed201/6  2000  60  0.5  0.32  1900  50  450  380  1.45  2000  39
Ed301/6  3000  60  0.58  0.32  2700  50  550  380  1.46  1500  40

電力液壓推動器由轉子1、定子2、葉片3、配油盤和端蓋等部件所組成；定子的內表面是圓柱形孔；轉子和定子之間存在著偏心；葉片在轉子的槽內可靈活滑動，在轉子轉動時的離心力以及通入葉片根部壓力油的作用下，葉片頂部貼緊在定子內表面上，于是兩相鄰葉片、配油盤、定子和轉子間便形成了一個個密封的工作腔；當轉子按逆時針方向旋轉時，圖右側的葉片向外伸出，密封工作腔容積逐漸增大，產生真空，于是通過吸油口6和配油盤5上窗口將油吸入；而在圖的左側；葉片往里縮進，密封腔的容積逐漸縮小，密封腔中的油液經配油盤另一窗口和壓油口1被壓出而輸出到系統中去；這種泵在轉子轉一轉過程中，吸油壓油各一次，故稱單作用泵；轉子受到徑向液壓不平衡作用力，故又稱非平衡式泵，其軸承負載較大；改變定子和轉子間的偏心量，便可改變泵的排量，故這種泵都是變量泵.

YT1,ED,YTD.MYT1系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

QP，CQP系列氣動鉗盤式制動器

DCPZ系列電磁鉗盤式制動器

YPZ系列臂盤式制動器

SBD系列安全制動器

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

SP系列氣動失效保護制動器

YFX,YDGZ,YLBZ,系列防風制動器

DP系列電機盤式制動器

另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器。

YT1系列電力液壓推動器
YT1-18ZB/2；YT1-25ZB/4；YT1-45Z/5；YT1-90Z/8；YT1-125Z/10；YT1-180Z/10；YT1-320Z/12；YT1-320Z/20；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12

【 標題】

MYT1系列電力液壓推動器
MYT1-18ZB/2；MYT1-25ZB/4；MYT1-45Z/5；MYT1-90Z/8；MYT1-125Z/10；MYT1-180Z/10；MYT1-320Z/12；MYT1-320Z/20；MYT1-25/4；MYT1-45/6；MYT1-90/8；MYT1-180/12

YT1，MYT1系列電力液壓推動器主要用于YWZ系列電力液壓制動器
